Napi sane kabaos Perlawanan Dalam?

Resistensi internal inggih punika oposisi majeng ring aliran arus ring tengahing baterai, sane kawangun antuk resistensi ohmik saking bahan miwah resistensi polarisasi saking proses elektrokimia. Punika ngawinang tegangan tedun rikalaning maoperasi lan nincap rikala baterai sampun mayusa, langsung mapangaruh ring kinerja, efisiensi, lan masa hidup.

Resistensi puniki wenten ring makasami baterai santukan bahan-elektroda, elektrolit, pemisah, lan sambungan-nenten konduktor sane paripurna. Rikala arus nglintangin baterai, makudang-kudang energi listrik mauwah dados panes bandingang ngicenin daya ring piranti ragane, lan ilangnyane energi puniki mawit saking resistensi internal.

Sapunapi Resistensi Internal Makarya ring Sistem Baterai

Baterai mafungsi pinaka sane lianan saking sumber tegangan sane sederhana. Manut teorema Thévenin, baterai praktis napi kemanten prasida kamodelang pinaka sumber tegangan sane becik sane kasambungang seri sareng resistensi internalnyane. Model puniki nlatarang napi mawinan tegangan baterai tedun ring sor beban-resistensi internal ngajeng makudang-kudang tegangan sane kapolihang.

Ritatkala ngukur tegangan rangkaian terbuka-baterai (tanpa beban), ragane nyingakin gaya elektromotif (EMF) nyane. Sambungang baterai punika ka piranti, lan tegangan terminal langsung tuun. Pabinayan saking kalih nilai punika ngungkapang tegangan sane kaanggen olih resistansi internal. Paiketannyane nganutin hukum Ohm: tegangan sane tuun pateh sareng arus sane kakaliang antuk resistansi internal (V=IR).

Antuk baterai sane madue EMF 12V lan resistansi internal 0,02Ω ngambar 200A, penurunan tegangan internal ngantos 4V, wantah nyisaang 8V ring terminal. Reduksi sane dramatis puniki nlatarang brownout ring aplikasi arus tinggi-lan napi mawinan resistensi internal mabuat langkungan saking akeh sane nyadarin.

Komponen-komponen ring Perlawanan Dalam

Resistensi internal nenten ja fenomena tunggal-ipun ngabungin makudang-kudang jenis resistensi sane menanggapi sane mabinayan majeng ring kondisi baterai.

Ketahanan Ohmik

Resistensi ohmik puniki ngangganin resistensi listrik sane lurus saking bahan baterai. Puniki metu saking:

Resistensi elektronik: Resistivitas bahan elektroda, kolektor arus, lan sambungan internal. Napi malih logam mamargi nenten paripurna santukan nenten paripurna kristal, kotoran, miwah tabrakan elektron ring tengahing kisi konduktor.

Resistensi ionik: Oposisi ring gerakan ion sane nglintangin elektrolit lan separator. Konduktivitas elektrolit, mobilitas ion, miwah permeabilitas pemisah makasami mapica. Komponen puniki langsung menanggapi aliran arus lan nganutin hukum Ohm sane tepat.

Baterai basa AA sane anyar ketahnyane madue resistensi ohmik 0,15Ω ring suhu kamar, makecog dados 0,9Ω ring -40 derajat santukan mobilitas ion sane ngidikang nincapang resistensi ion. Ring 40 derajat , punika tedun dados kirang langkung 0,1Ω rikala koefisien difusi elektrolit nincap.

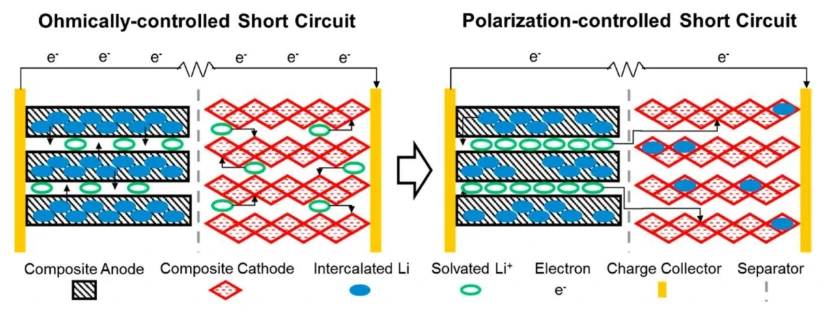

Resistensi Polarisasi

Resistensi polarisasi medal saking proses elektrokimia salami muatan miwah debit. Nenten sakadi resistensi ohmik, punika mauwah dinamis madasar antuk sapunapi baterai punika mamargi.

Polarisasi elektrokimia: Rikala arus ngalir, reaksi elektrokimia ring permukaan elektroda ngamerluang energi aktivasi. Baterai mangda ngalokasiang tegangan tambahan anggen nglintangin penghalang energi anggen transfer elektron pantaraning elektroda lan elektrolit. Polarisasi puniki kawangun ring skala mikrodetik miwah sayan rered rikala arus sayan rered.

Polarisasi konsentrasi: Rikala baterai debit, gradien konsentrasi ion nglimbak ring jeroning elektrolit. Genah sane nampek sareng elektroda dados telas nanging genah tiosan tetep madue konsentrasi sane tegehan. Ketidakseimbangan puniki ngawinang impedansi difusi santukan ion mangda bermigrasi nglawan gradien konsentrasi. Polarisasi konsentrasi nglimbak salami makudang detik miwah ngangganin komponen resistensi sané signifikan selami debit arus sané tegeh.

Sinarengan, efek polarisasi puniki prasida nglintangin resistensi ohmik, utamanyane ring baterai kendaraan lithium-ion inggian tingkat debit sane tegeh ngawetuang gradien konsentrasi sane substansial.

Perlawanan Internal ringBaterai Kendaraan Ion Litium

Baterai kendaraan lithium-ion ngaturang karakteristik perlawanan internal sane unik sane langsung mapangaruh ring kinerja kendaraan listrik. Baterai puniki ketahnyane miara daya tahan internal ring sor 1mΩ nyabran sel santukan ukurannyane taler desainnyane sane kaoptimalkan anggen aplikasi arus sane tegeh-.

Resistensi internal ring sel ion litium- tetep relatif rata ring kahanan muatan sane matiosan-kirang langkung saking kirang langkung 270mΩ ring 0% kantos 250mΩ ring kahanan muatan 70%. Stabilitas puniki mabinayan pisan sareng baterai sane madasar nikel-, inggian resistensi berfluktuasi secara dramatis antuk tingkat muatan.

Nanging, penuaan sane signifikan ngawinang resistensi internal ion litium-. Rikala siklus baterai, lapisan pasivasi sane kawastanin interfase elektrolit padat (SEI) kawangun ring elektroda. Lapisan SEI puniki nincapang daya tahan internal lan mawiguna dados indikator sane andel ring kesehatan baterai. Rikala resistensi internal nincap pisan ring baduur nilai dasar, punika nyihnayang sampun nampek ring panguntat-kahanan kauripan.

Antuk kendaraan listrik, resistensi puniki langsung mapangaruh ring:

Kisaran nyetir: Resistensi internal sane tegehan ngubah energi sane akehan dados panes ketimbang propulsi. Baterai sane madue resistensi internal sane kalih rahina prasida kilangan 15-20% saking jangkauan efektifnyane ring kondisi berkendara sane khas.

Pangiriman daya puncak: Percepatan kendaraan gumantung ring kemampuan baterai antuk ngirimang pulsa arus- sane tegeh. Ningkatang resistansi ngawatesin aliran arus, ngirangin daya sane wenten. Baterai EV antuk resistensi 50mΩ ngicenin percepatan sane signifikan tegehan saking sane madue 200mΩ.

Manajemen termal: Resistensi-panas sane kapolihang ngamerluang sistem pendinginan sane aktif. Panas sane kaasilang pateh sareng I2R, dadosnyane resistensi sane tegehan nincapang permintaan pendinginan lan konsumsi energi.

Kacepatan ngecas: Resistensi internal ngwatesin tingkat pengisian sané gelis-. Resistensi sane tegeh ngawinang tegangan sane berlebihan nincap rikala ngecas, memaksa pengontrol muatan mangda ngirangin arus mangda nenten wenten kondisi tegangan sane berlebihan.

Faktor-faktor sane ngawinang resistensi internal

Makudang variabel ngawinang nilai resistensi internal, ngawetuang interaksi sane kompleks sane nentuang kinerja baterai ring kondisi sane matiosan.

Panglalah Suhu

Suhu prasida nguwah resistensi internal saking panglalahnyané ring mobilitas ion miwah kecepatan reaksi kimia. Suhu dingin ngalambatang pamargin ion nglintangin elektrolit, nincapang resistensi ion. Sel ion litium- ring -20 derajat minab nyihnayang 2-3 kali resistensi sane kaukur ring 25 derajat.

Suhu sane panes katahnyane ngirangin resistensi antuk nincapang mobilitas ion miwah kinetika reaksi. Nanging, panes sane kalintang ngreredang bahan baterai, pamuputnyane nincapang daya tahan jangka panjang-majalaran antuk penuaan sane gelis.

Kawéntenan Muatan

Kimia baterai sané matiosan nyihnayang pola resistensi sané matiosan ring makasami kahanan muatan. Baterai lithium-ion ngamong daya tahan sane relatif konstan saking 20% ​​kantos 80% kahanan muatan, antuk panincapan wantah ring tegangan ekstrim.

Baterai nikel-logam-hidrida nyihnayang variasi resistensi sane joh tegehan. Ipun nyihnayang resistensi puncak langsung sesampun debit penuh lan sesampun muatan penuh. Kinerja sane becik medal risampune makudang jam istirahat sesampun ngecas, rikala gradien konsentrasi pateh.

Wilangan Yusa miwah Siklus

Penuaan baterai nincapang daya tahan internal majalaran antuk makudang mekanisme degradasi:

Penebalan lapisan SEI ring anoda ion litium-

Dekomposisi elektrolit ngirangin konduktivitas

Pauwahan struktur bahan elektroda

Icalnyane bahan aktif saking elektroda

Nincapang daya tahan kontak ring sambungan

Sel ion litium - anyar minab kakawitin ring 30mΩ lan menek dados 80-100mΩ sesampun 1000 siklus. Lintangan saking 150% saking resistensi pangawit ketahnyane nyihnayang kapasitas sampun tedun ring sor 80% saking nilai peringkat.

Tingkat Debit

Tarik arus mapangaruh ring resistensi sane kaukur malarapan antuk efek polarisasi. Tingkat debit sane tegehan ngawinang gradien konsentrasi sane agengan lan polarisasi elektrokimia sane abot. Baterai minab nyihnayang 40mΩ ring debit 1C nanging 65mΩ ring debit 5C santukan resistensi dinamis puniki.

Ngukur Resistensi Dalam

Pangukuran resistensi internal sane akurat ngamerluang pangresepan metode pengujian sane mabinayan lan aplikasinyane.

Metode Impedansi AC (AC-IR)

Metode AC nerapang sinyal arus bolak-balik alit-ketahnyane ring frekuensi 1kHz-lan ngukur respons tegangan. Sinyal frekuensi tegeh- puniki utamanyane ngukur resistensi ohmik, santukan efek polarisasi nenten jangkep nglimbak ring skala galah puniki.

Kawigunan pengujian AC-IR:

Nénten-ngrusak baterai

Pangukuran sané gelis (milidetik)

Asil sané ajeg miwah prasida kawawanin

Metode standar sane kaanggen nguji produksi

Frekuensi 1kHz kapilih santukan prasida nangkep resistensi ohmik sinambi ngindarin proses elektrokimia sane lambat. Nanging, puniki maartos nilai AC-IR kacingak andap saking pangukuran DC, santukan resistensi polarisasi nenten jangkep karekam.

Tester baterai sane kaanggen ring produksi kendaraan listrik sering ngukur ring makudang-kudang frekuensi (100Hz ngantos 10kHz) mangda becikan nyihnayang komponen resistensi sane mabinayan. Plot Nyquist saking spektroskopi impedansi elektrokimia prasida masahang ohmik, transfer muatan, miwah resistensi difusi.

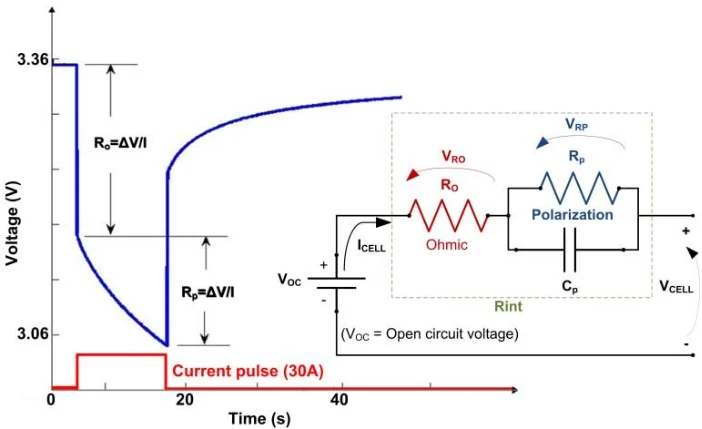

Metode Perlawanan DC (DC-IR)

Metode DC nerapang pulsa arus konstan (biasane 2-3 detik) lan ngukur penurunan tegangan. Puniki ngambil resistensi internal total rumasuk samian efek polarisasi rikalaning nglimbak.

Proses pangukuran DC-IR:

Catet tegangan sirkuit terbuka - (V1)

Terapang beban arus konstan (I)

Catet tegangan sane kamuat sesampun stabilisasi (V2)

Ngitung: R=(V1 - V2) / tiang

Metode puniki ngungkapang resistensi sane kaalami salami operasi baterai sane sujati, sane ngawinang sayan relevan antuk prediksi kinerja. Nanging, arus tes sane tegeh prasida menekan baterai sane alit, lan polarisasi elektroda ngamerluang galah sane tepat mangda nenten wenten kaiwangan pangukuran.

Antuk conto praktis: Baterai sane nyinahang 3,8V sane nenten muatan lan 3,5V ring sor beban 20A madue daya tahan internal (3.8 - 3.5) / 20=0.015Ω utawi 15mΩ.

Tes Pulsa

Pengujian lanjutan ngamargiang makudang pulsa arus antuk kecepatan sane matiosan anggen nyoroang sapunapi resistensi mauwah antuk tingkat arus. Teknik puniki ngametakan profil resistensi baterai sane jangkep ring jangkauan operasinyane.

Dudonan tes pulsa khas minab ngranjing:

Denyut nadi 5 detik ring kecepatan 1C

Denyut nadi 5 detik ring kecepatan 3C

Denyut nadi 10 detik ring kecepatan 5C

Ngarekam respons tegangan ring soang-soang

Data puniki nyihnayang napike resistensi nincap linier antuk arus utawi nyihnayang parilaksana nonlinier sane nyihnayang efek polarisasi sane abot.

Ius ring Kinerja Baterai

Resistensi internal nentuang aspek-aspek dasar parilaksana baterai sane kaalami langsung olih sang sane nganggen.

Galah mamargi miwah kapasitas

Resistensi internal sane tegehan ngirangin galah mamargi ring sor beban daya sane tetep. Rikala baterai ngicenin arus, resistansi internal ngajeng tegangan sane pacang ngicenin daya beban. Rikala resistansi sayan nincap, tegangan terminal sayan gelis tuun, ngantos tegangan cutoff sayan dumunan.

Tetilik indik baterai ponsel nyihnayang indike puniki antuk dramatis. Tigang baterai antuk peringkat kapasitas sane pateh nanging resistensi internal sane matiosan kauji ring sor beban GSM simulasi:

Nikel-kadmium (155mΩ): galah mabebaosan 120 menit ring debit 3C

Ion litium- (320mΩ): galah mabebaosan 50 menit ring debit 3C

Nikel-logam-hidrida (778mΩ): Nénten prasida mamargi ring debit 3C

Baterai nikel-logam-hidrida, yadiastun madue kapasitas sane jangkep anggen galah mabebaosan sane suwe, nenten prasida ngicenin arus sane jangkep santukan resistensi internal sane berlebihan. Resistensinyane sane tegeh ngawinang tegangannyane ngreredang ring sor ambang batas operasi telepon.

Efisiensi miwah Pembangkitan Panas

Resistensi ngubah energi listrik dados panes malarapan antuk efek Joule (P=I2R). Puniki ngangganin limbah murni-energi sane prasida ngukuhang aplikasi gumanti ical pinaka panes.

Antuk gambar baterai kendaraan ion litium 200A antuk resistansi total 50mΩ:

Pembangkitan panas=(200A)2 × 0,05Ω=2000W

Beban panas 2kW sane terus-terusan puniki ngamerluang pendinginan sane substansial .

Yening resistansi ngalipat dados 100mΩ, pembangkitan panas nincap dados 4kW, ngalipat persyaratan pendinginan lan ngirangin efisiensi kendaraan. Panas punika nenten ja wantah ngaonang energi kemanten nanging prasida ngelisang degradasi baterai malarapan antuk suhu operasi sane tegeh.

Kawagedan Daya

Pangiriman daya maksimal manut ring resistensi internal. Daya puncak baterai sane kamedalang mamargi ritatkala daya tahan beban pateh sareng daya tahan internal (pencocokan impedansi). Nanging, titik operasi puniki nglebur 50% daya baterai secara internal pinaka panes.

Aplikasi praktis mamargi ring resistensi beban sane tegehan anggen efisiensi, nanging resistensi internal kantun netepang wates baduur ring daya sane prasida kakirim. Antuk akselerasi kendaraan listrik, resistansi internal baterai nentuang napike motor punika nerima arus sane cukup antuk torsi maksimal.

Paket baterai sane madue daya tahan internal 400V lan 20mΩ secara teoritis prasida ngicenin daya puncak 8MW ring galah sane singkat. Pak sane pateh antuk resistensi 80mΩ tedun dados 2MW-a 75% reduksi kemampuan kinerja.

Carane Ngirangin Resistensi Dalam

Ngresepang resistensi internal ngawinang strategi anggen optimasi ring undagan desain miwah operasional.

Nincapang Desain Baterai

Pamilihan materi: Nganggen bahan elektroda konduktivitas sane tegeh- antuk polarisasi sane rendah. Bahan katode kristal tunggal-, formulasi nikel sane tegeh, taler aditif karbon sane kaoptimalkan samian ngirangin daya tahan.

Optimasi elektrolit: Elektrolit sane viskositasnyane rendah- antuk konduktivitas ion sane tegeh ngirangin resistensi ion. Aditif sane canggih prasida nincapang kebasahan lan transportasi ion.

Arsitektur elektroda: Elektroda sane tipis ngirangin jarak difusi. Desain kolektor arus sane kaoptimalkan ngirangin daya tahan elektronik. Pemadatan sane patut ngimbangin kepadatan majeng ring mobilitas ion.

Teknologi pemisah: Separator sane tipis antuk porositas sane tegeh ngirangin daya tahan sinambi nyaga keamanan. Separator sane malapis keramik-nincapang stabilitas termal tanpa nincapang daya tahan sane berlebihan.

Strategi Operasional

Kontrol suhu: Miara baterai ring kisaran suhu sane pinih becik (15-35 derajat antuk akehnyane ion litium-). Manajemen termal sane aktif prasida ngicalang indik nincapnyane daya tahan suhu dingin-lan penuaan sane kacepetang olih panes.

Pangelolaan prabéya: Ngindarin kahanan tegangan sane ekstrim. Tetep baterai ring pantaraning 20-80% kahanan muatan yening prasida ngirangin pertumbuhan resistensi sane kaiusin olih stres.

Wates sané mangkin: Ngajinin spesifikasi tingkat C-. Tingkat debit sane berlebihan ngawinang polarisasi lan ngelisang degradasi. Mangda prasida panjang umur, watesin debit sane berkelanjutan ring tingkat 1-2C.

Masa istirahat: Ngiring gradien konsentrasi mangda pateh sesampun beban sane abot. Tegangan mawali becik sesampun 30-60 detik istirahat rikala polarisasi konsentrasi ical.

Pemeliharaan miwah Pantauan

Sistem manajemen baterai sane cerdas terus-terusan ngawasin resistensi internal pinaka indikator kesehatan. Nilai resistensi sane nincap ngawinang peringatan sadurung kinerja sayan kaon.

Antuk pak baterai, pencocokan sel dados kritis. Yening sel individu ngalimbakang resistensi sane tegeh, ipun dados bottleneck sane ngawatesin kinerja pak. Tes sane rutin ngidentifikasi sel sane lemet sadurung ipun mapanglalah ring makasami pak.

Pemeliharaan koneksi sane patut ngandegang resistensi kontak sane kawewehin. Ring paket baterai kendaraan sane ageng, sambungan sane lepas prasida nambahin makudang-kudang milliohms-cukup anggen signifikan mapangaruh ring kinerja. Inspeksi berkala lan verifikasi torsi miara sambungan perlawanan - sane rendah.

Resistensi Internal pinaka Indikator Kesehatan .

Kahanan kesehatan baterai (SoH) mapaiketan pisan sareng resistensi internal. Rikala baterai sampun mayusa, kapasitasnyane sayan ical nanging resistensi sayan nincap-makakalih nyihnayang degradasi. Resistensi internal ngicenin keuntungan anggen penilaian kesehatan:

Tan-invasif: Pangukuran resistansi wantah ngamerluang pulsa arus sane singkat, nenten siklus debit sane jangkepGelis: Pikolih sane wenten ring detik lawan jam antuk tes kapasitasSensitip: Pauwahan resistensi sering kacingak sadurung kapasitas sane signifikan ical .Prediksi: Tren resistensi ramalan sisa kauripan sane mawiguna

Penelitian nyihnayang resistensi internal prasida narka pamuput baterai-saking-urip antuk akurasi langkungan saking 95% nganggen data wantah saking 100 siklus kapertama. Model pembelajaran mesin sané kalatih ring dinamika resistensi nglintangin prediksi madasar antuk kapasitas-.

Antuk baterai litium-ion, resistensi nincap kirang langkung linier antuk ngitung siklus kantos nampek ring pamuput- saking-urip, ritatkala ipun sayan gelis. Sel anyar sane kakawitin saking 30mΩ minab prasida ngantos 50mΩ ring 500 siklus lan 100mΩ ring 1000 siklus sadurung ngegancangin ngantos 150mΩ ring 1200 siklus.

Standar industri ketahnyane negesang panguntat masa baterai pinaka 80% kapasitas sane masisa utawi 200% saking resistensi internal pangawit, sane encen sane kapertama. Akeh baterai sane ngantos ring ambang batas resistensi sadurung ambang batas kapasitas, ngawinang resistensi dados metrik kesehatan sane sayan konservatif.

Pitakén sané sering katakénang

Napi sane mabinayan ring resistansi internal AC lan DC?

Resistensi internal AC ngukur utamanyane resistensi ohmik nganggen sinyal frekuensi tinggi- (ketahnyane 1kHz) sane nenten ngawinang efek polarisasi nglimbak. Resistensi internal DC nangkep resistansi total rumasuk polarisasi antuk nerapang beban arus sane berkelanjutan. Nilai DC biasane nglintangin nilai AC antuk 20-50% santukan ngranjing resistensi polarisasi dinamis.

Napike resistensi internal prasida kaicalang risampune sayan nincap?

Risampune degradasi struktural mamargi-Pertumbuhan lapisan SEI, ilangnyane bahan aktif, utawi dekomposisi elektrolit-panincapan resistensi punika permanen. Nanging, resistensi sementara nincap saking polarisasi konsentrasi, suhu sane rendah, utawi kontaminasi kadang prasida kabalikang majalaran antuk siklus pengkondisian sane patut utawi perlakuan termal. Penggantian elektrolit sane seger rikalaning renovasi prasida ngawaliang makudang-kudang kinerja.

Napi mawinan wenten baterai sane karasayang anget ritatkala kaanggen?

Pembangkitan panas saking resistansi internal ngawinang baterai anget rikala debit. Daya sane kaicalang pinaka panes pateh sareng kuadrat resistansi kali arus (I2R). Arus debit sane tegehan ngasilang panes sane eksponensial. Baterai sane ngambar 10A antuk resistansi 0,1Ω ngasilang 10W panas-cukup mangda prasida ngangetang baterai ring menit-menit.

Sapunapi rendahnyane prasida ngamolihang perlawanan internal sane realistis?

Fisika ngamargiang wates dasar madasar antuk konduktivitas material miwah kinetika elektrokimia. Sel kendaraan ion litium modern prasida ngamolihang 20-30mΩ malarapan antuk desain sane kaoptimalkan. Reduksi salanturnyane ngamerluang bahan terobosan utawi arsitektur sel sane radikal mabinayan. Minimum teoritis wenten sawatara 10-15mΩ madasar antuk wates teknologi sane mangkin.
